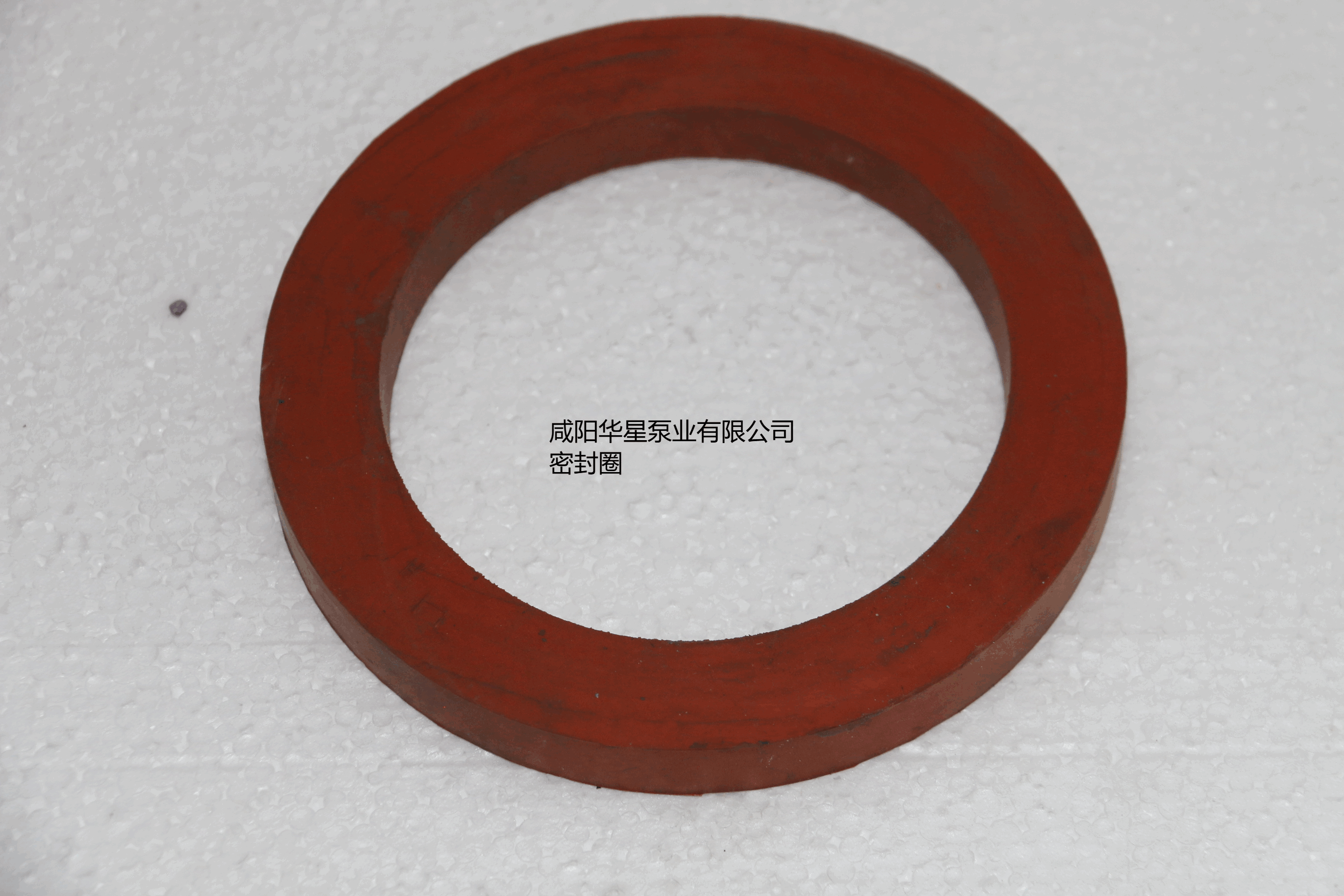

更換密封圈步驟
| 步驟 | 具體操作 |
|---|---|
| 準備工作 | 1. 關閉進漿閥門，切斷泵的電源，確保安全。2. 準備好與原密封圈型號、材質、尺寸相符的新密封圈。3. 準備好清潔工具和潤滑脂等。 |
| 拆卸舊密封圈 | 1. 打開右邊進漿閥箱閥蓋，從閥箱往泵體里墊一木塊，防止柱塞下落到底部。2. 將轉閥撞針撥在朝下位置，緩慢調節溢流閥，通過油壓推動右缸下降同時帶動柱塞下降到底部，關掉溢流閥或電源開關。3. 卸去壓水環上的螺栓，將轉閥撞針撥在朝上位置，緩慢操縱溢流閥，使系統油壓逐漸升高，推動活塞帶動活塞桿和滑架上升后停泵。4. 用自制的帶鉤硬鐵絲將密封環及 PVC 隔圈逐一卸下。 |
| 清潔與檢查 | 1. 用清潔液清洗柱塞、閥座、密封腔等零部件。2. 檢查柱塞表面是否有劃痕或磨損，如有需要進行處理或更換。3. 檢查密封腔等部位是否有損壞或雜質殘留。 |
| 安裝新密封圈 | 1. 將新密封環及 PVC 隔圈逐一裝上，注意安裝順序和方向，密封圈唇邊應朝向壓力介質一側。2. 安裝壓水環，戴上壓水環螺栓，但不要擰緊。 |
| 復位柱塞 | 1. 將轉閥撞針撥在朝下位置，緩慢操縱溢流閥，使活塞桿向下運動恢復到開始位置。2. 戴上活塞桿與滑架、柱塞組件螺釘并緊固。 |
| 試運行 | 1. 打開進出口閥門，啟動泵低速運行。2. 檢查有無泄漏、異常噪音或壓力波動。3. 逐步提高壓力至工作狀態，確認密封良好。 |
專用工具介紹
| 工具名稱 | 用途 |
|---|---|
| 帶鉤硬鐵絲 | 用于取出舊的密封環及 PVC 隔圈，避免損傷腔體和其他部件。 |
| 溢流閥調節工具 | 如扳手等，用于調節溢流閥，控制油壓，從而實現柱塞的升降，以便進行密封圈的更換操作。 |
| 扭矩扳手 | 用于均勻擰緊壓水環螺栓等，確保螺栓擰緊力度一致，避免因過緊或過松導致密封不良或損壞部件。 |
| 清潔工具 | 如清潔液、抹布、刷子等，用于清潔柱塞、閥座、密封腔等零部件，去除雜質和油污，保證安裝環境清潔。 |
| 潤滑脂 | 與介質相容的潤滑油（如甘油、硅脂）等，用于涂抹在新密封圈上，方便安裝并防止密封圈在安裝過程中受損，同時也有助于提高密封性能。 |
